安防行业核心系统拓扑图集与系统监控服务详解

随着技术的迭代与智慧城市建设的深入，安防行业已从传统的视频监控，演变为一个深度融合物联网、人工智能、大数据与云计算的综合性技术体系。其核心由多个相互关联又各司其职的系统构成，并通过统一的系统监控服务实现高效运维。以下将详细解析当前安防行业主要系统的拓扑结构，并阐述系统监控服务的关键作用。

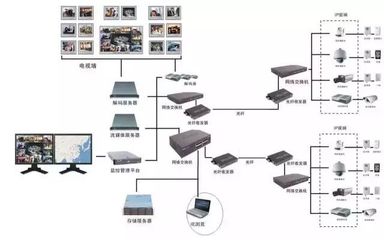

一、 核心安防系统拓扑图解析

一个现代化的安防体系通常由以下几个核心子系统构成，其拓扑结构呈现分层、融合、互联的特点。

1. 前端感知层拓扑
拓扑结构：呈星型或总线型分布，以网络交换机为核心节点。
构成要素：包括高清网络摄像机（IPC）、智能分析摄像机、门禁读卡器、报警探测器（红外、烟感等）、周界防范设备、人脸识别闸机等各类物联网传感设备。
* 连接方式：通过有线（光纤、网线）或无线（Wi-Fi、4G/5G、LoRa）网络，将采集的视频、图像、报警信号等原始数据汇聚到接入层交换机。

2. 网络传输层拓扑
拓扑结构：通常为树型或冗余环网结构，确保可靠性与带宽。
构成要素：包含接入层交换机、汇聚层交换机、核心层交换机、路由器、光纤收发器及物理线路。在大型系统中，会部署专网或通过VPN保证数据传输安全。
* 关键作用：负责承载前端到后端，以及后端各子系统之间海量数据的高速、稳定、安全传输。

3. 后端管理与应用层拓扑
拓扑结构：以数据中心为核心，常采用服务器集群、虚拟化、云平台架构。
存储子系统：采用NVR（网络视频录像机）、CVR（中心存储视频录像机）或云存储，拓扑上形成集中式或分布式存储资源池。

• 视频管理平台（VMS）：作为“大脑”，以服务器集群形式部署，负责所有视频设备的接入、管理、转发、解码上墙。

• 智能分析系统：部署AI服务器或GPU集群，从视频流中实时或事后提取结构化数据（如人脸、车牌、行为特征）。

• 门禁报警管理平台：集成管理门禁控制、报警信号接收与布防撤防。

• 综合安防管理平台（ISMP）：顶层平台，采用SOA（面向服务）架构，集成视频、门禁、报警、消防、停车场等所有子系统，实现统一指挥调度与数据融合应用。

4. 显示与控制层拓扑
拓扑结构：以解码拼控设备为核心，连接各类显示终端。
构成要素：包含视频解码器、大屏拼接控制器、监视器墙、操作台工作站、移动指挥终端（平板、手机）等。
* 交互方式：操作员通过客户端或Web界面，向管理平台发送指令，调看实时视频、回放录像、处理报警、控制门禁等。

整体拓扑特征：现代安防系统拓扑正从“烟囱式”独立系统向 “一总多分、云边端协同” 的扁平化、服务化架构演进。边缘计算节点（智能前端、边缘服务器）承担初步分析和过滤，减轻中心压力；中心云提供大数据分析和全局智能；客户端可随时随地通过公网或专网访问服务。

二、 系统监控服务：安防体系的“健康管家”

随着系统规模扩大与复杂度提升，保障其7x24小时稳定运行至关重要。系统监控服务已成为安防解决方案中不可或缺的一环。

1. 监控对象
硬件设备：服务器、存储设备、网络设备、前端设备（摄像机在线率、健康状况）的CPU、内存、磁盘、温度等指标。
软件服务：数据库、视频管理服务、流媒体服务、AI分析服务等进程状态与资源占用。
系统性能：网络带宽利用率、视频流流畅度、存储读写速度、平台并发处理能力。
业务功能：视频是否能正常调阅、录像是否完整、报警联动是否触发、门禁控制是否灵敏。

2. 核心功能
全景可视化监控：以拓扑图形式直观展示整个安防系统所有元素的实时状态，用颜色（绿/黄/红）标识健康度。
实时预警与报警：对预设阈值（如磁盘容量>90%、设备离线）进行实时监测，通过声光、短信、邮件、APP推送等方式第一时间告警。
性能趋势分析与报告：长期收集性能数据，生成日报、周报、月报，帮助管理员预测瓶颈，规划扩容。
故障快速定位与辅助诊断：当故障发生时，能快速定位是网络问题、设备故障还是软件服务异常，并提供初步的诊断日志。
* 运维流程管理：集成工单系统，将告警自动生成运维工单，跟踪处理过程，形成闭环管理。

3. 部署模式
独立部署：作为一套独立的软件，部署在监控中心。
云SaaS服务：监控服务本身部署在云端，用户通过订阅方式使用，特别适合多分支机构的联网监控。
* 与安防平台一体化：越来越多的综合安防管理平台将监控服务作为其内置的核心模块。

###

理解各安防子系统的拓扑结构，是设计与部署高效安防体系的基础。而专业的系统监控服务，则是确保这一复杂体系长期稳定、可靠运行的“神经中枢”和“免疫系统”。随着AIoT的深度融合，安防系统的拓扑将更加智能、弹性，系统监控服务也将向 “AIOps（智能运维）” 方向发展，通过机器学习实现故障预测、根因自动分析和自愈修复，最终实现安防系统从“被动响应”到“主动保障”的智慧跃迁。
